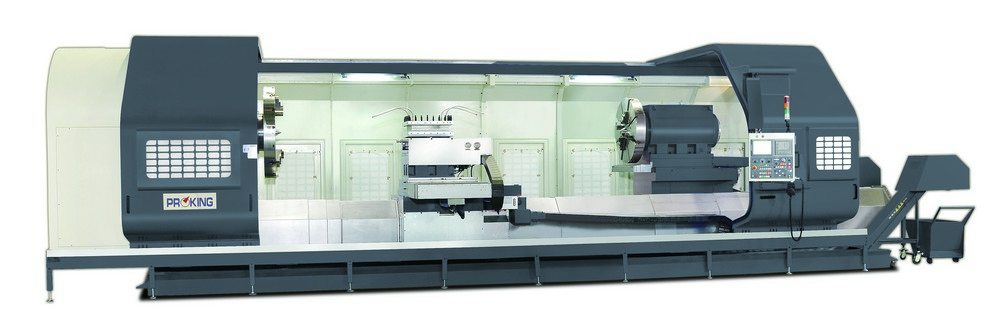

ITEM |
UNIT |
KBN-90 |
KBN-100 |
KBN-120 |
KBN-140 |
CAPACITY |
Centre height |
mm (in.) |
1150 (45.27) |
1275 (50.19) |
1525 (60.03) |
1775 (69.88) |
Swing over bed |
mm (in.) |
2300 (90.55) |
2550 (100.39) |
3050 (120.07) |
3550 (139.76) |
Swing over cross slide |
mm (in.) |
1800 (70.26) |
2050 (80.7) |
2550 (100.39) |
3050 (120.07) |
Distance between centres |
mm (in.) |
3000
(118.11), 4000 (157.48), 5000 (196.85),
6000 (236.22),7000 (275.59), 8000 (314.96),
9000 (354.33), 10000 (393.70), 11000 (433.07), 12000 (472.44) |
BED |
Width |
mm (in.) |
1680
(66.14) |
CARRIAGE |
Width of cross slide |
mm (in.) |
900
(35.43) |
TURRET |
Standard
tool post |
Auto
4-way / Polygon Disc / VDI disc |
No. of
tool stations |
H4;H6
/ V12 / V8;V12 |
Turning Tool Size |
mm (in.) |
32 x
32 (1.25) |
Boring Tool Size(max.) |
mm (in.) |
63
(2.5) |
TRAVEL |
Cross slide(X axis) travel |
mm (in.) |
875
(34.44) |
Longitudinal(Z axis) travel |
mm (in.) |
3000
(118.11), 4000 (157.48), 5000 (196.85),
6000 (236.22),7000 (275.59), 8000 (314.96),
9000 (354.33), 10000 (393.70), 11000 (433.07), 12000 (472.44) |
Cutting feed rate |
mm(in.)/rev |
X axis
: 0.001~250(0.00004~9.84) ; Z axis : 0.001~400(0.00004~15.75) |
Rapid travel |
M.(Ft.)/min |
X axis
: 6(19.68) ; Z axis : 6(19.68) |
Ballscrew diameter |
mm (in.) |
X axis
: 50(1.96) ; Z axis : 120(4.72) |
TAILSTOCK |
Quill
type |
Built-in
type, Rotating tailstock quill |
Quill diameter |
mm (in.) |
235(9.25) |
Quill travel |
mm (in.) |
200(7.87) |
Internal
taper of quill |
MT#6 |
MOTOR |
Headstock
oil refrigerator |
18,000BTU(4,500Kcal) |
Main spindle |
KW(HP) |
30/37(40/50)-STD.
; 37.5/45(50/60)-OPT. |
Axis servo |
KW(HP) |
X axis
: 7(9.387) ; Z axis : 7(9.387) |
Hydraulic tank |
KW(HP) |
3.7(5) |
Coolant pump |
KW(HP) |
1.05(1.4) |
Controller |
FANUC
0i-TF series-STD ; FANUC 31i-B series / Other required-OPT. |
